客戶咨詢：

某污水處理廠戶外露天環(huán)境的碳鋼風管，長期在60℃左右運行，并且有冷熱交替現(xiàn)象，現(xiàn)場濕度較高。在冷凝水的腐蝕嚴重。過去采用醇酸防銹漆+醇酸面漆，往往在涂刷完成后1個月左右就失效。向我公司咨詢防腐漆配套建議。

污水處理廠碳鋼風管防腐漆配套方案

現(xiàn)狀分析

環(huán)境：戶外露天,溫度60度,容易受潮，濕度高，冷熱交替過程中容易形成冷凝水。

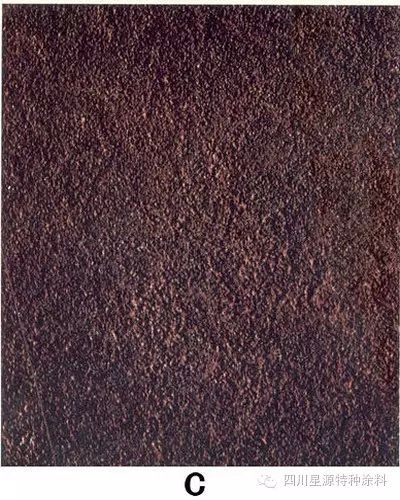

底材現(xiàn)狀：已經(jīng)涂有的醇酸漆部分已經(jīng)脫落，已經(jīng)出現(xiàn)生銹情況，

提供的防腐方案：

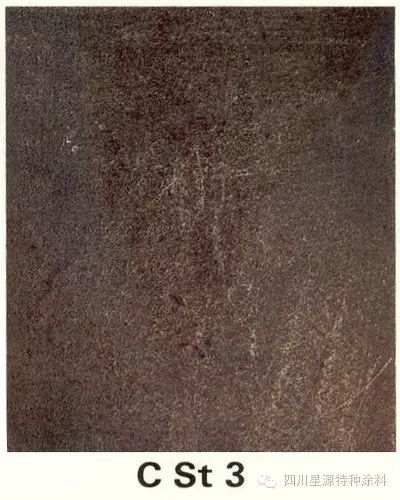

底材處理：噴砂或動力除銹，至少要90%露出鋼鐵本色。(因為原先的油漆不耐高溫，如果不能有效的表面處理，無論什么油漆涂上都沒用。)

• 底漆推薦：環(huán)氧富鋅底漆(鋅含量60左右即可。)漆膜厚度60μm?？梢运⑼炕驀娡績杀?，也可無氣噴涂一遍。

• 中間漆推薦：環(huán)氧云鐵中間漆(普通型)，漆膜厚度120μm左右。可以刷涂或噴涂兩遍，也可無氣噴涂一遍。

• 面漆推薦：丙烯酸聚氨酯面漆(防腐型)，漆膜厚度60μm，可以刷涂或噴涂兩遍，也可無氣噴涂一遍。

防腐方案設(shè)計依據(jù)

耐熱溫度：

環(huán)氧富鋅底漆、環(huán)氧云鐵中間漆、丙烯酸聚氨酯面漆三個在大氣環(huán)境下，最高耐熱：120℃，可以長期的耐熱90℃做有關(guān)。

預期使用期限：

鑒于該工程處于冷凝水，冷熱交替腐蝕嚴重的區(qū)域，預期使用期限在3～5年。面漆選用了可覆涂聚氨酯面漆，重涂只需要清潔表面即可。相比現(xiàn)狀，極大的提高的通風管道使用期限，降低了年均維護成本。
